led全彩8扫点阵模块的扫描原理分析

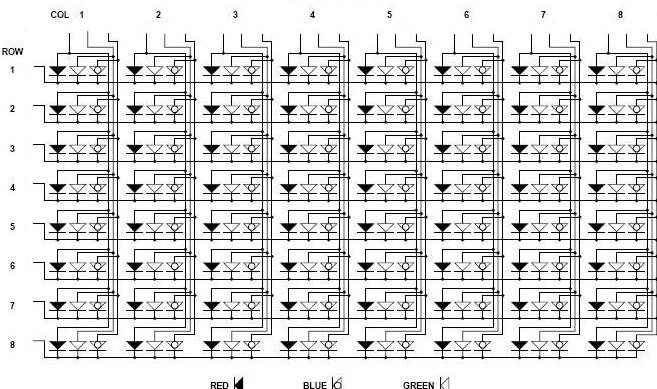

图2 全彩8s点阵模块内部电路图

　　由图1和图2可以看出，该全彩点阵模块尺寸为8*8。在该模块中，一个显示点包含了1R，1G，1B共3颗LED灯。即1R，1G，1B构成了一个像素。实际设计的全彩8S点阵模块总共引出32根针脚，上下各16根，组装时候直接将点阵模块焊接到PCB驱动板即可。该点阵模块的针脚图如图3所示。

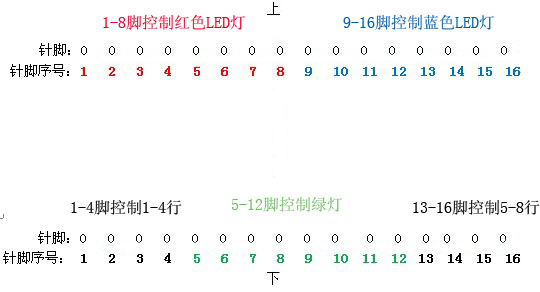

图3 全彩8s点阵模块针脚排列

　　由图3我们可以看出，该点阵模块针脚的排列是有一定规律的。即上半部分的1-8针脚控制红灯，9-16脚控制蓝灯，下半部分的5-12脚控制绿灯，它们都是控制列的，各接到PCB驱动板上的MBI5024驱动芯片。下半部分的1-4脚和13-16脚控制行，接到4953行控制芯片。这个时候有个问题是，点阵模块上为什么没有设置公共地呢？公共地实际上是在驱动芯片上。

　　该模块是怎么实现8s控制的呢？首先由图2 可以知道，首先MBI5024芯片过来的红，绿，蓝信号会使所有的列都获得信号，但是此时行还没有信号，因此没有一个灯亮。当红，绿，蓝信号传输完毕后，4953芯片开始传输行信号。首先选中第一行，则第一行被点亮，其余不亮。接着选中第二行，第二行亮，其余不亮。依次类推，一个周期内扫描8行。由于扫描的频率很高，因此我们是看不出逐行扫描。应该注意一点的是，MBI5024驱动芯片是带有锁存输出的16位寄存器。因此红，绿，蓝数据一直被锁存在MBI5024输出引脚上。因此才能实现对没一个扫描而不会丢失数据。直到整个扫描周期结束，开始下一个周期的数据传输。
